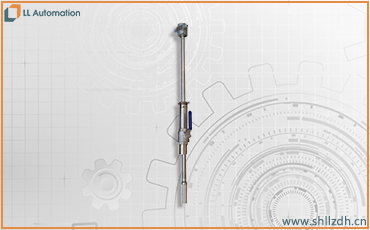

LL-LDC-2A型插入式電磁流量計
LL-LDC-2A型插入式電磁流量計由LL-LDC-2A型插入式電磁流量傳感器和LL-LDZ-50D型、L-mag型電磁流量轉換器配套組成。插入式電磁流量計是用來測量管道內導電液體體積流量的儀表。LL-LDC-2A型插入式電磁流量計用來測量自來水、鋼鐵、石油、化工、電力、工業、水利等部門的導電流體流量，亦可測量酸、堿、鹽等腐蝕性導電液體。
插入式電磁流量計的特點：
結構簡單、緊固、無活動部件，使用壽命長；
測量可靠，抗干擾能力強；
體積小、重量輕、安裝方便、維護量??；
測量范圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響;
壓力損失為零；
能夠在不斷流的情況進行安裝、拆卸，為用戶的檢修帶來方便。
較一般電磁流量計的制造成本和安裝費用低，適合大口徑管道流量測量。
插入式電磁流量計主要技術性能指標：
流速測量范圍：（0.5-10）m/s
測量管道直徑：DN（300-3000）mm
測量精度：1.5級
工作壓力：＜1.6MPa
介質溫度：0-80℃
耗電功率：＜20VA
插入式電磁流量計安裝方式：
傳感器安裝上游直管段不低于10D（D：管徑），游直管段不低于5D。
安裝方式：
垂直安裝，傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。
插入式電磁流量傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上，二是插入到管道內壁為管道的0.125D處。
