CLASSIC系列 / TCM 230K科氏力質量流量計
TRICOR CLASSIC系列TCM 230K科氏力質量流量計的質量流量為230,000 kg/hr(8450 lb/min)或34720bbl/天，標稱管道尺寸為DN80(3”)，額定過程壓力可達100bar(1450psi)。TCM 230K的標準精度為0.3%，如果使用自定義校準，則可能達到0.1%的精度。這些儀表具有良好的整體精度、零點穩定性和壓降。簡單的自排水U形管設計，便于清洗/沖洗。
特點：
耐用，無活動部件，使用壽命長
提高生產力，降低維護成本
自定義流量連接器和安裝長度
降低安裝成本
重現性好(流速±0.05%)
高產品性能
可選的凈油功能
無需PLC/RTU，凈油整體解決方案簡單
技術參數：
技術參數：
| 流量范圍 | |
| 質量流量(***大值) | 230,000 kg/h, 8450 lb/min |
| 體積流量(***大值) | 230,000 l/h, 1013 gpm, 34,720 bbl/d (US) |
| 壓力 | |
| 壓力額定值 | ***大到 100 bar, 1450 psi |
| 精度(液體)¹ | |
| 基本精度(質量流量)² | 流量范圍的±0.3 % (可選: ***高到 ±0.1 %) |
| 質量流量重復性 | 流量范圍的±0.05 % |
| 基本精度(體積流量)² | 流量范圍的±0.4 % (可選: ***高到 ±0.15 %) |
| 體積流量重復性 | 流量范圍的±0.05 % |
| 零點穩定性 | 全量程的±0.01 % |
| 精度（氣體） | |
| 基本精度(質量流量)² | ±1% (可選: ***大到 ±0.5 %) of flow rate |
| 質量流量重復性 | 流量范圍的±0.25 % |
| 密度 | |
| 密度范圍 | ***大到 2500 kg/m³, 2.5 g/cm³ |
| 密度精度² | ±1.0 kg/m³, ±0.001 g/cm³ |
| 密度重復性 | ±0.5 kg/m³, ±0.0005 g/cm³ |
| 溫度 | |
| 介質溫度范圍 | 標準: -40 °C … +100 °C (-40 °F … +212 °F) |
| 選項 | -60 °C … +200°C (-76 … +392 °F) |
| 溫度精度 | ±1 °C ±0.5 % of reading (±1.8 °F ± 0.5% of reading) |
| 溫度重復性 | ±0.2 °C (±0.36 °F) |
| 材料(接液部件) | |
| 測量管 | 1.4404/AISI 316L |
| 外殼 | 1.4404/AISI 316L |
| 分流器 | CF3M/1.4409/AISI 316L |
| 焊接合金 | NACE MR 0175/0103 compliant |
| 防爆認證 | |
| ATEX (Ex) | Zone 1: Group IIC 或者 IIB, T2…T4 |
| ATEX (Exn) | Zone 2: II 3G Ex nA IIC T2…T4 Gc |
| IECEx (Ex) | Zone 1: Group IIC 或者 IIB, T2…T4 |
| cCSAus (Ex1) | Class I, Division 1: Group A, B, C, D 或者 C, D, T2…T4 |
| 對于 Ex1, Ex3, EAC (TR-CU) 電子測量部分只適用于鋁外殼。 | |
| ATEX + IECEx + cCSAus 三重認證 (Ex3) | Zone 1: Group IIC 或者 IIB, T2…T4 and Class I, Division 1: Group A, B, C, D 或者 C, D, T2…T4 |
| 對于 Ex1, Ex3, EAC (TR-CU) 電子測量部分只適用于鋁外殼。 只適用于分體式安裝方式。 | |
| EAC (TR-CU) | Group IIC 或者 IIB, T2…T4 |
| 對于 Ex1, Ex3, EAC (TR-CU) 電子測量部分只適用于鋁外殼。 |
¹ 標稱的流量精度結合了重復性、線性和遲滯。
² 此規格請參照標準條件(多的信息請參照TCM CLASSIC系列操作手冊)。

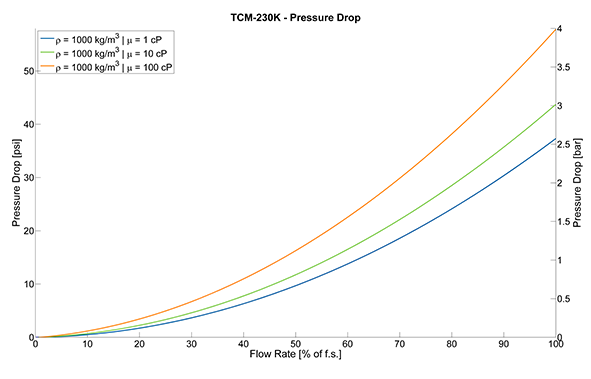

壓降：

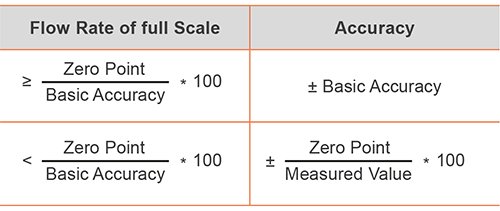

精度曲線
液體:

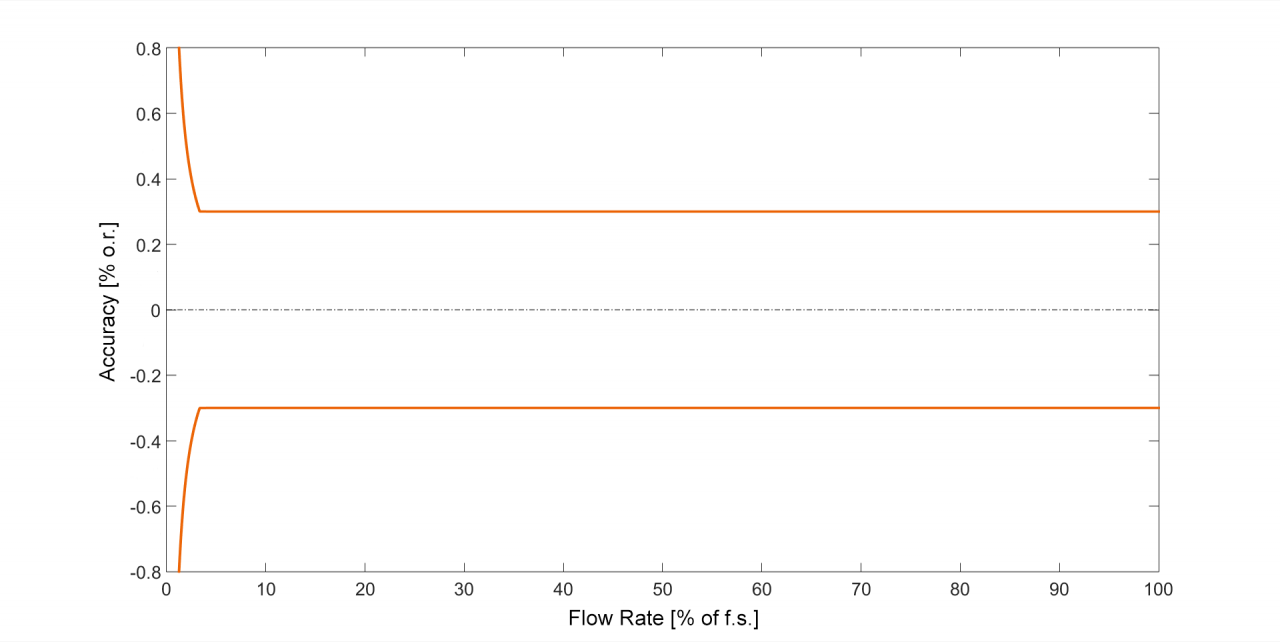

標準（單點校準，基本精度：±0.3％）

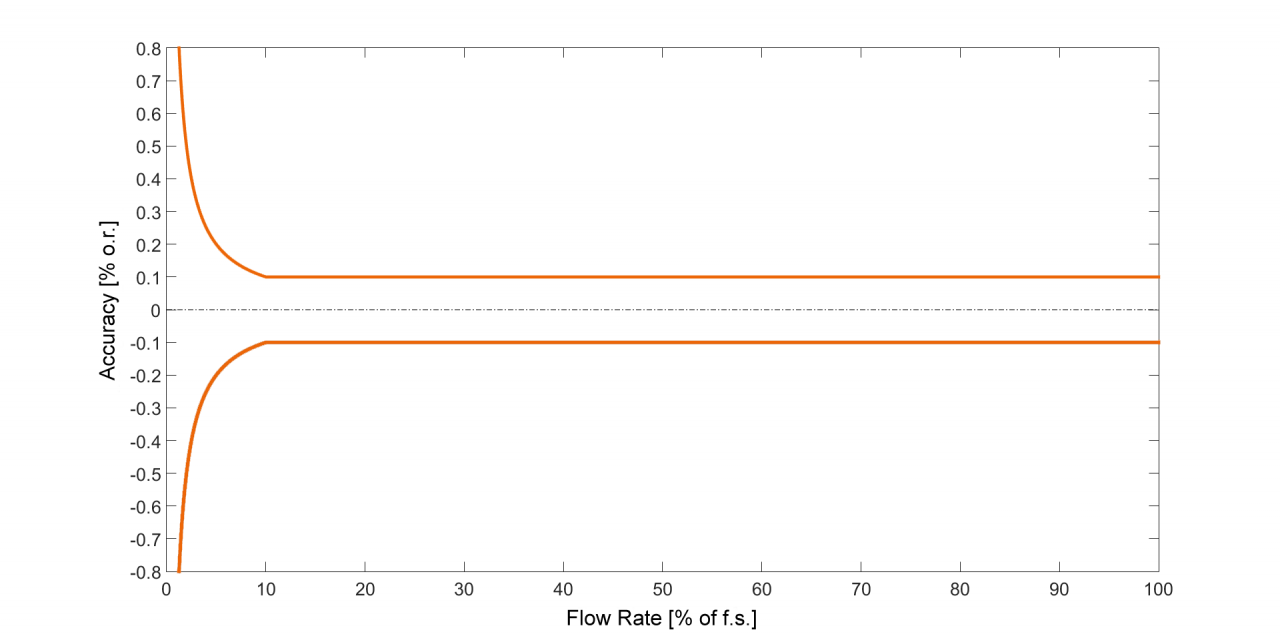

定制（五點校準，基本精度：±0.1％）
氣體:

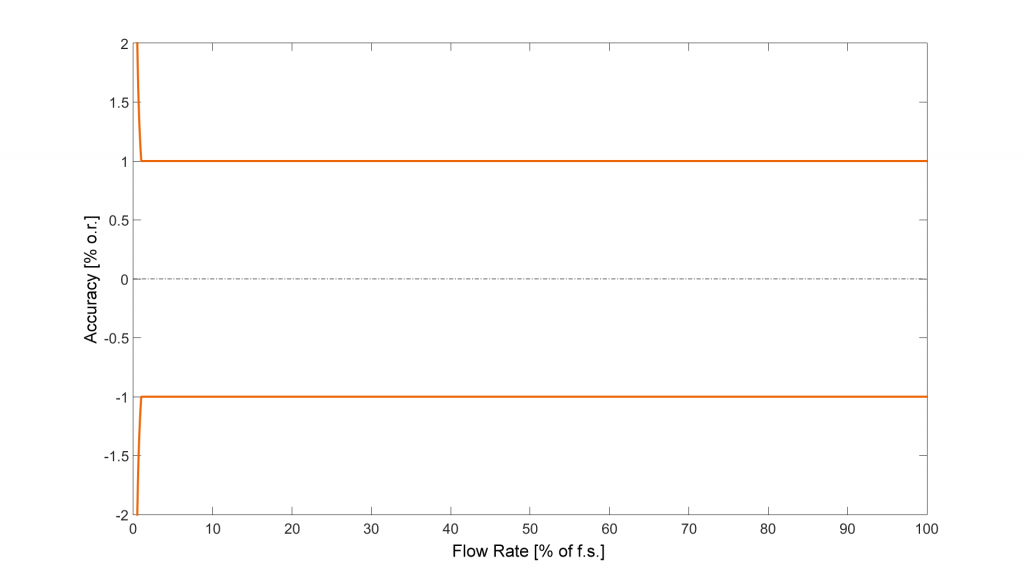

標準（單點校準，基本精度：±1％）

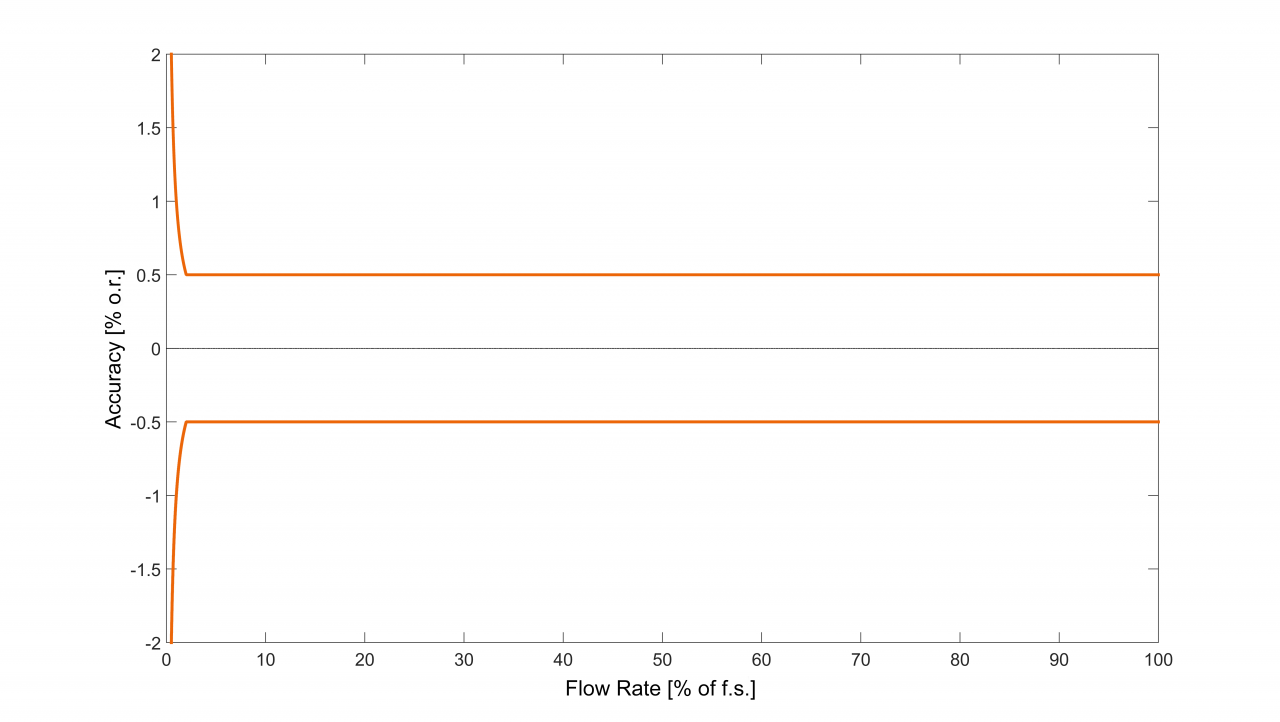

定制（五點校準，基本精度：±0.5％）
